Il sistema di riscaldamento e raffrescamento radiante B+M GP‐Cool Speed® è composto da un circuito idraulico identificato da linee di dorsali (ø20mm) che alimentano direttamente le tubazioni principali (ø12mm) inserite nei moduli radianti. Questi ultimi sono posati a controsoffitto senza dover installare ulteriori collettori di distribuzione secondari. Particolarmente veloce e reattivo, a bassa inerzia, viene utilizzato con le più basse temperature di mandata tra i sistemi radianti. Il sistema di riscaldamento a soffitto non prevede controindicazioni nell’installazione, prestandosi ad essere installato in ogni locale e in ogni edificio; uno dei principali vantaggi di questa soluzione è rappresentato del fatto che non necessita di particolari opere murarie per la posa o incasso dei tubi e non di deve demolire o modificare nessuna parte dell’abitazione. Può essere quindi considerata come una buona scelta per via della minima invasività. Il riscaldamento e raffrescamento a soffitto è particolarmente indicato per edifici di ultima generazione, caratterizzati da elevati valori di isolamento.

Linee guida per l’installazione

Orditura portante

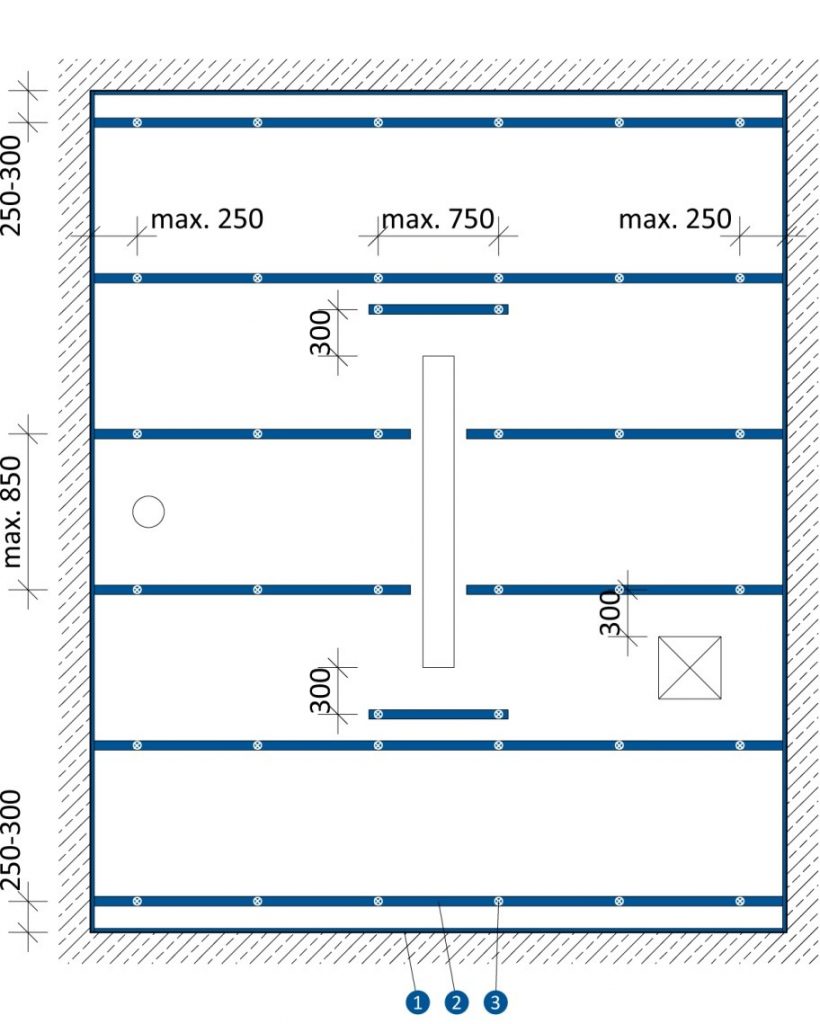

Il sistema B+M GP‐Cool Speed® corrisponde in sostanza a un classico soffitto in cartongesso, in cui la prima fase di posa è rappresentata dal fissare l’orditura portante, tramite idonei elementi di sospensione, e i profili perimetrali nel luogo di installazione (fase 1).

Modulo conduttore

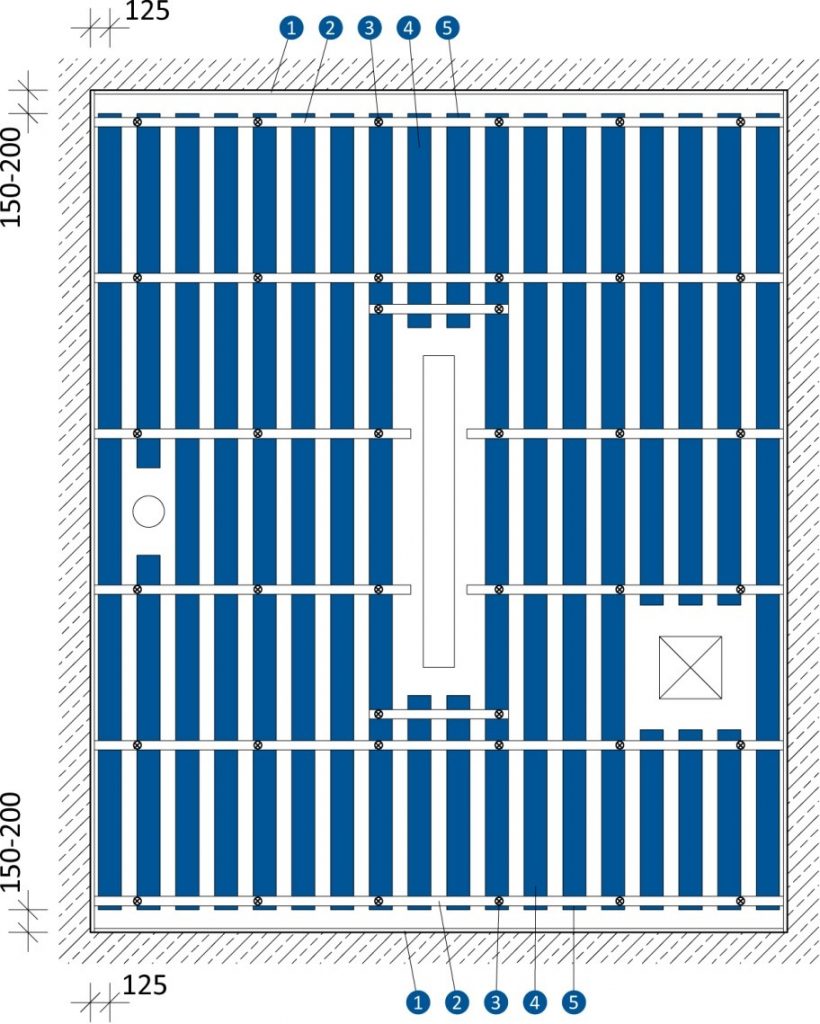

L’operazione successiva è il fissaggio dei moduli radianti all’orditura portante per mezzo di 2 appositi ganci a testa d’ancora per ogni punto di intersezione, avendo cura di rispettare le corrette distanze dei profili conduttori dalle murature perimetrali (fase 2). La distanza tra i moduli conduttori stessi determina quelle che saranno le prestazioni termiche del soffitto radiante. Per luci superiori ai 10 metri è necessario prevedere giunti di dilatazione.

Tubazione di circolazione

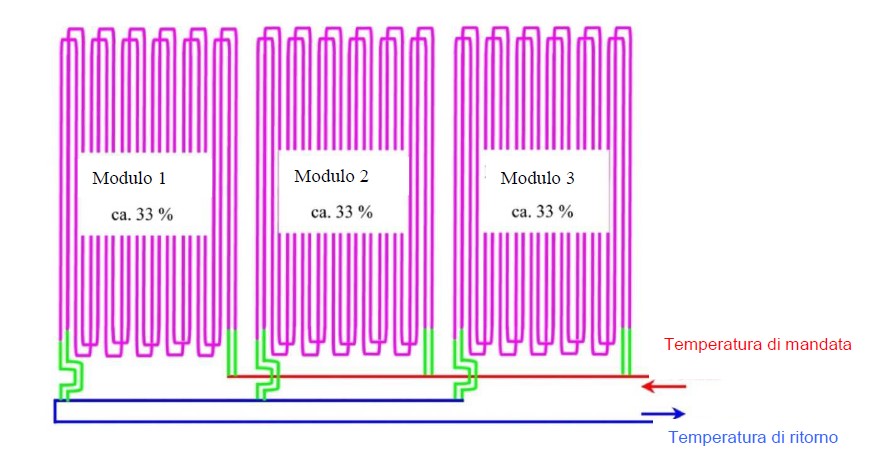

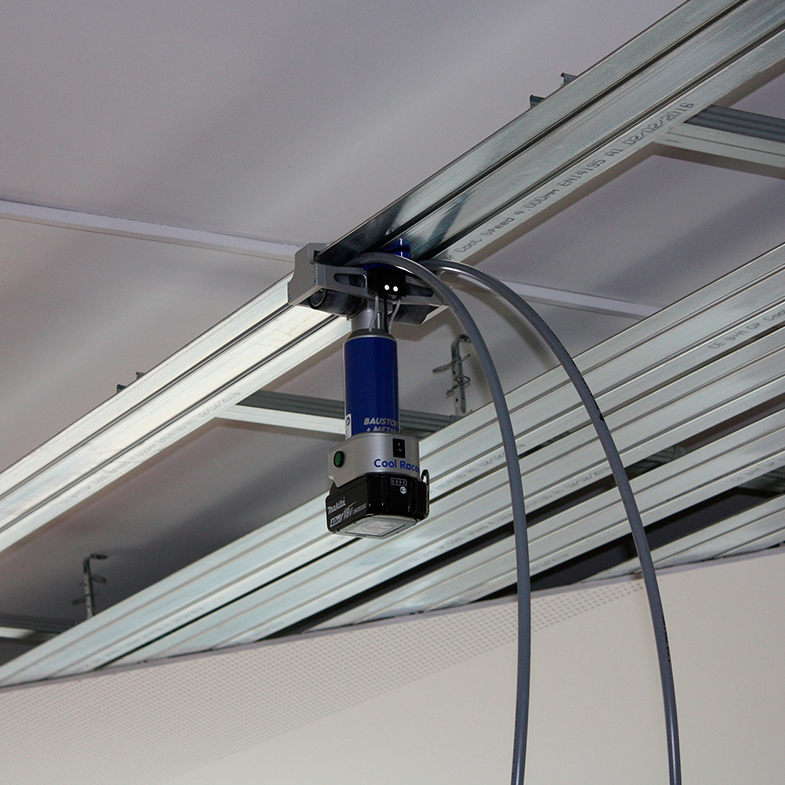

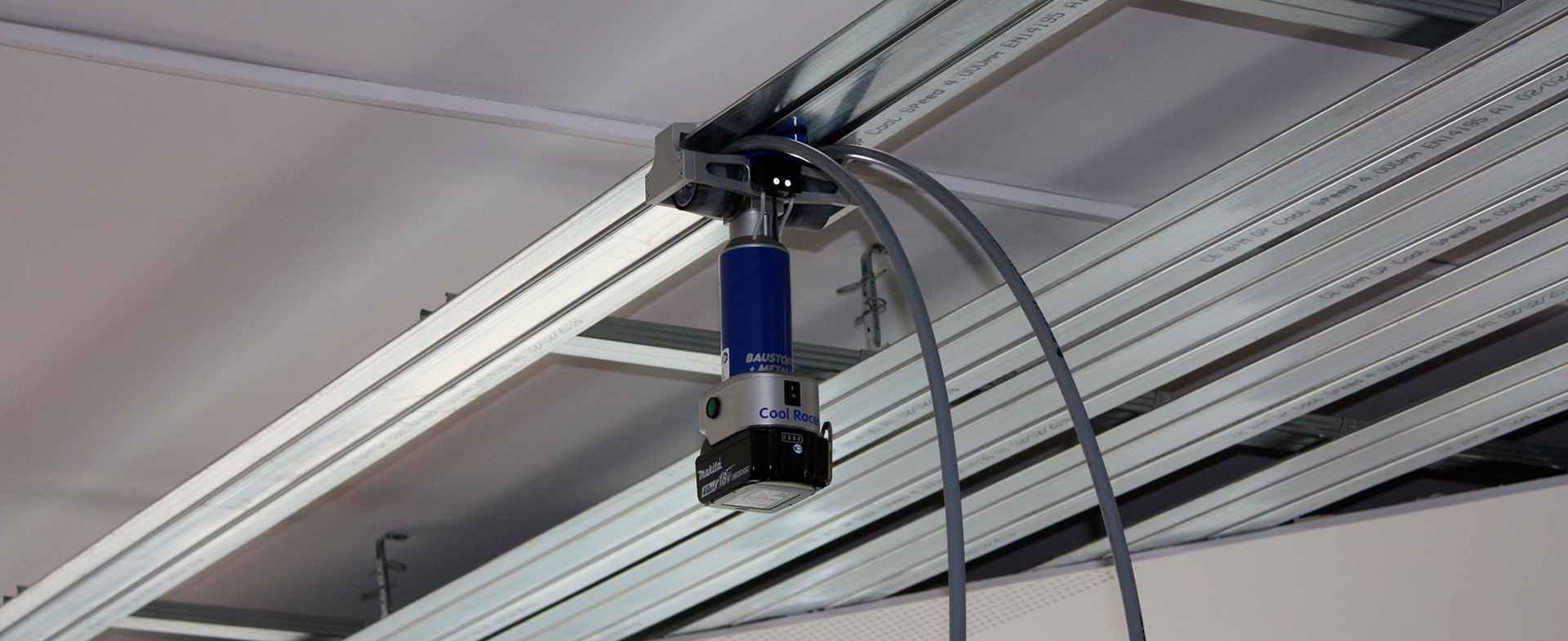

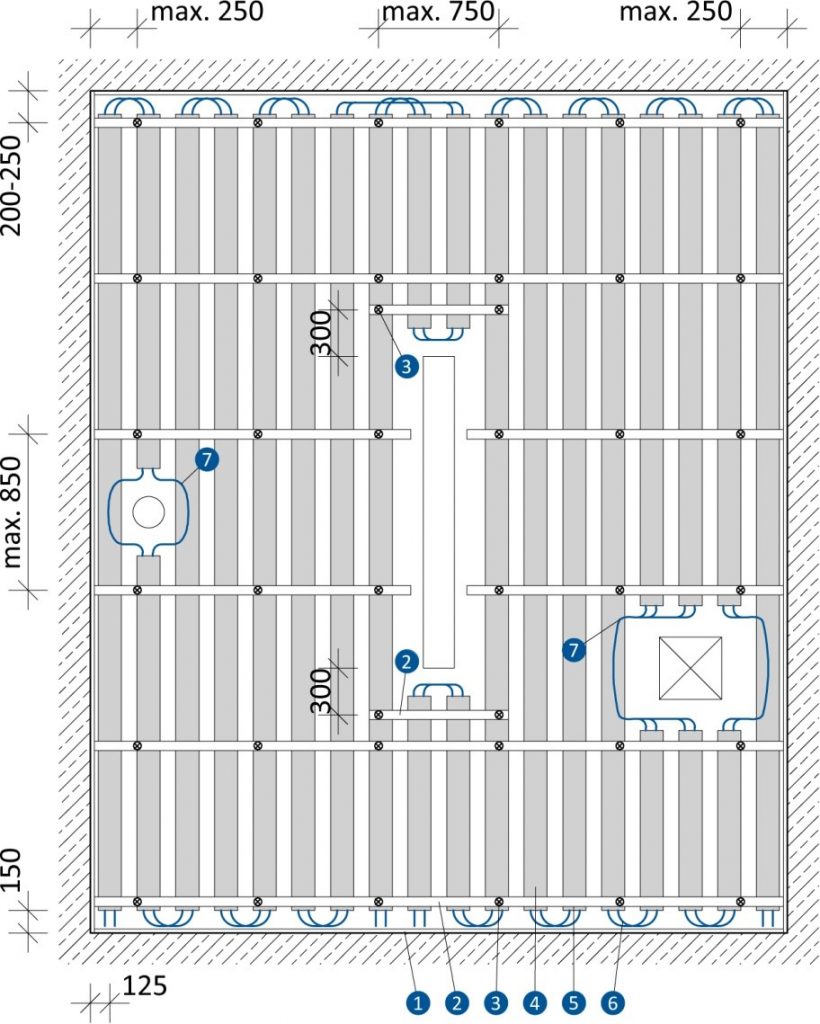

A questo punto è possibile procedere con la posa delle tubazioni nei moduli radianti, collegandoli secondo il sistema Tichelmann* (fase 3). Questa operazione di inserimento a pressione dei tubi avviene con un alto grado di precisione tramite il dispositivo Cool Racer.

*Il circuito di mandata più breve del tubo da 12mm deve essere abbinato al percorso di ritorno più “lungo” e assicurandosi che la lunghezza di ogni circuito sia similare

Dopo la posa dei tubi e la prova in pressione il soffitto radiante andrà completato come un classico contro soffitto in cartongesso, mediante la posa di idonee lastre ad alta conducibilità termica avvitandole ai moduli radianti stessi.
